AP.FLEX 製品


 施工要領・送り方式

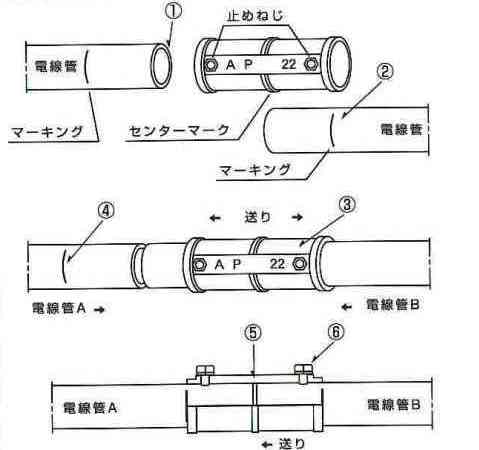

 屋内型  (NGタイプ)

 @電線管端口の内外側面のバリを取り除いてください。

 A電線管の接続する箇所にカップリングのセンターマークを
   参考にしてマーキングをしてください。

 B電線管A又はBにカップリングを通してください。

 C電線管のマーキングの位置にカップリングを送って
   ください。

 D電線管A・Bの接続点が中心に位置しているか確認
   してください。(マーキング位置で確認)

 E止めねじを締め付けてください。
   スプリングワッシャーが平行になれば接続作業
   完了です。

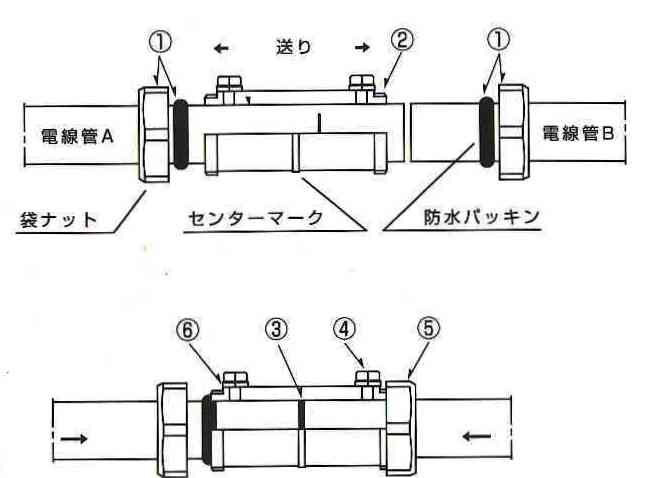

 屋外型  (NGW・NCWタイプ)
 @カップリング本体の袋ナットと防水パッキンを電線管A
   またはBに通してください。

 Aカップリング本体を電線管A又はBに通してください。

 B電線管の接続点がカップリングの中心の位置にある
   か確認してください。(マーキング位置で確認)

 C電線管A・Bを止めねじで軽く締め付けてください。

 D防水パッキンと袋ナットをカップリングにセットし
   締め付けてください。

 E最後に止めねじをスプリングワッシャーが
   平行になるまで締め付ければ接続完了です。

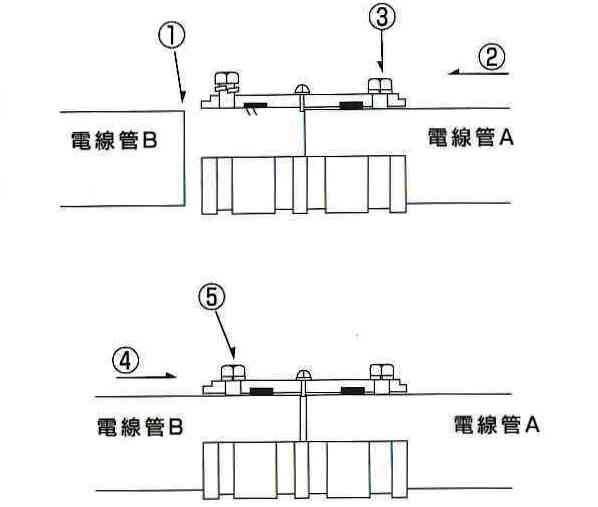

 屋内型  (EGWタイプ)


 @電線管の端口の内外綿のバリを取り除きます。

 A電線管Aをセンターストッパーに当たるまで押入
   れます。

 B止めねじをスプリングワッシャーが平行になるまで
   締めつけます。

 C電線管Bを挿入します。

 D止めねじをスプリングワッシャーが平行になるまで
   締めつけます。

   (施工終了)
